BP8522D是一款高性能、高集成度、低待機功耗的開關電源驅動芯片，適用于全電壓85~265VAC輸入的Buck、Buck-Boost變換器拓撲應用。這款芯片由上海晶豐明源半導體股份有限公司生產，具有以下特點：
集成550V高壓MOSFET：內部集成的高壓MOSFET能夠承受高達550V的電壓，適用于高壓應用場景。
集成高壓啟動和自供電電路：簡化了外部電路設計，減少了外部元件數量，節省了系統成本和體積。
內置軟啟動功能：有效減少了啟動時的電流沖擊，提高了系統的可靠性。
低待機功耗：在230Vac時待機功耗低至50mW，有助于滿足能效標準。
固定5V輸出電壓：提供了穩定的輸出電壓，適用于需要固定電壓輸出的應用。
多模式控制技術：優異的動態響應和輸出電壓紋波表現，良好的負載調整率和線性調整率。
保護功能：包括過載保護、短路保護、過溫保護、逐周期限流等，提高了系統的安全性和可靠性。

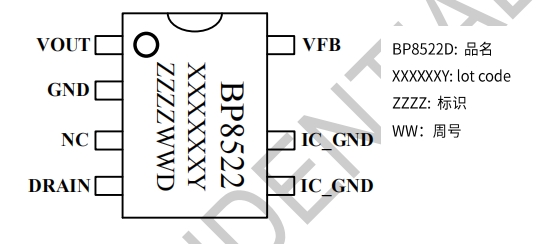

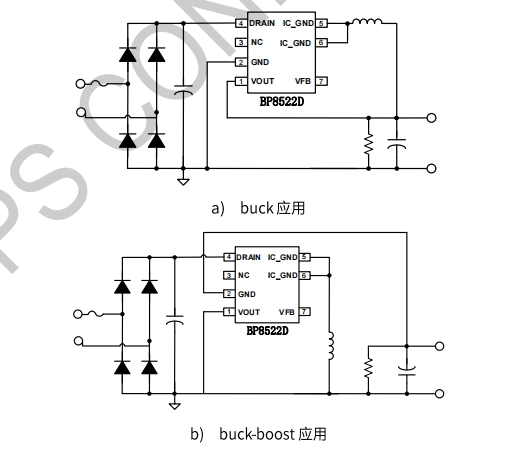

BP8522D的應用領域廣泛，包括小家電輔助電源、電機驅動輔助電源、IOT/智能家居/智能照明等。其典型應用原理圖和封裝信息如下圖所示：
對于BP8522D內部框架圖，也如下圖所示：
以上就是關于BP8522D的部分相關資料了，這些資料展示了如何將BP8522D與其他電子元件配合使用，以實現特定的電源管理功能 。如果需要關于更多晶豐明源BP8522D的資料，請聯系我們深圳三佛科技官網在線客服！
