在當今電子設備日益小型化、高效化的趨勢下，電源管理芯片的重要性愈發凸顯。LP3667系列芯片作為一款高度集成的自供電原邊反饋控制芯片，以其極簡的設計和卓越的性能，成為眾多電源解決方案中的佼佼者。本文將深入探討LP3667系列芯片的型號、特點以及其在實際應用中的表現。

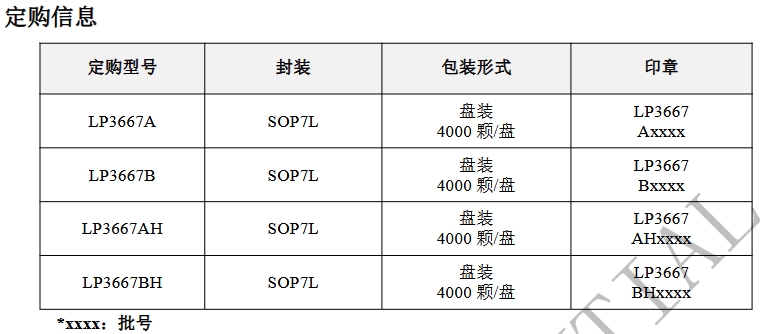

LP3667系列芯片主要包含以下幾種型號：

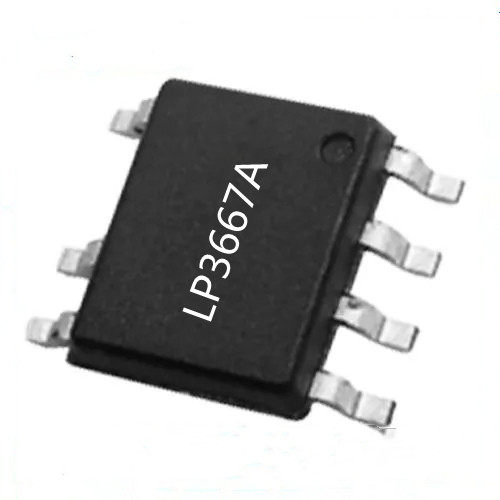

LP3667A
封裝形式：SOP7L
包裝：盤裝，4000顆/盤
特點：適用于標準的5W以下隔離電源方案，適合對成本敏感的應用場景。
LP3667B
封裝形式：SOP7L
包裝：盤裝，4000顆/盤
特點：在LP3667A的基礎上，進一步優化了溫升控制，適合對散熱要求較高的應用。
LP3667AH
封裝形式：SOP7L
包裝：盤裝，4000顆/盤
特點：高精度版本，適合對輸出精度要求極高的應用，如高端適配器和充電器。
LP3667BH
封裝形式：SOP7L
包裝：盤裝，4000顆/盤
特點：LP3667BH結合了LP3667B的低溫升特性和高精度輸出，是該系列中性能最為出色的型號，適合高要求的工業級應用。
LP3667系列芯片以其高度集成化的設計理念，為電源管理領域帶來了諸多創新。以下是其主要特點：
極簡的外圍設計
LP3667系列芯片通過內置啟動電路、FB下偏電阻以及固定峰值電流，大大減少了外圍元件的數量。這種設計不僅降低了系統成本，還提高了系統的可靠性和穩定性。例如，取消了輔助繞組VCC供電二極管，進一步簡化了電路設計。
高效的自供電方式
該系列芯片采用自供電方式，無需額外的啟動電阻，這不僅節省了成本，還減少了電路的復雜性。此外，其待機功耗僅為75mW，非常適合對功耗敏感的應用場景。
高精度的輸出控制

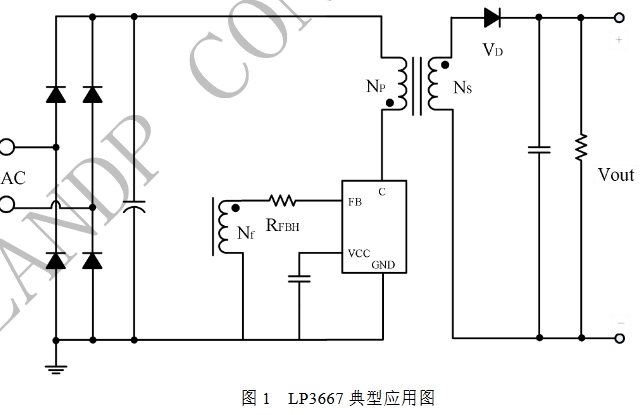

LP3667系列芯片通過固定原邊峰值電流和變壓器匝比來設置輸出恒流點，通過FB電阻設置輸出恒壓點。這種設計不僅簡化了設計流程，還保證了輸出電流和電壓的高精度和一致性。
優化的散熱性能
芯片采用了專利的電流驅動技術，有效降低了溫升。這對于小型化、高功率密度的電源應用尤為重要，能夠顯著提高系統的可靠性和使用壽命。
豐富的保護功能
LP3667系列芯片集成了多種保護功能，包括VCC鉗位/欠壓保護、輸出短路保護和過溫保護。這些功能確保了芯片在各種異常情況下都能安全運行，大大提高了系統的可靠性。
靈活的應用場景
LP3667系列芯片適用于多種應用場景，包括適配器、充電器、LED驅動電源、線性電源和RCC開關電源的升級換代等。其廣泛的適用性使其成為電源設計工程師的理想選擇。
在實際應用中，LP3667系列芯片憑借其卓越的性能和極簡的設計，贏得了市場的廣泛認可。以下是一些具體的應用案例和用戶反饋：
適配器和充電器
在5W以下的適配器和充電器應用中，LP3667系列芯片的極簡設計和高精度輸出控制表現尤為突出。其內置的線電壓補償功能能夠有效優化輸出電流的一致性，確保設備在不同輸入電壓下都能穩定工作。此外，其低待機功耗和豐富的保護功能也使得產品更加節能和安全。
LED驅動電源
對于LED驅動電源，LP3667系列芯片的高精度輸出和低溫升特性尤為重要。其固定輸出線纜補償技術能夠有效解決因線纜電阻導致的電壓降問題，確保LED燈的亮度一致性和壽命。用戶反饋顯示，使用LP3667系列芯片的LED驅動電源在長時間運行后仍能保持穩定的性能。
電源升級換代
在線性電源和RCC開關電源的升級換代中，LP3667系列芯片以其高效的自供電方式和優化的散熱性能，顯著提升了系統的性能和可靠性。其極簡的外圍設計使得升級過程更加簡便，同時也降低了成本。
LP3667系列芯片以其極簡的設計、高效的性能和廣泛的適用性，為電源管理領域帶來了全新的解決方案。其高度集成化的設計理念不僅降低了系統成本，還提高了系統的可靠性和穩定性。無論是適配器、充電器，還是LED驅動電源，LP3667系列芯片都能提供卓越的性能表現。隨著電子設備對小型化和高效化的要求越來越高，LP3667系列芯片無疑將成為未來電源管理芯片市場的重要選擇之一。
