在現代電力電子系統中，電源管理芯片的保護功能至關重要，它們能夠有效防止系統在異常情況下?lián)p壞，確保設備的長期穩定運行。LP8776AH作為一款隔離型恒壓PWM控制器，具備多種先進的保護功能，使其在各種應用中表現出色，典型應用圖如下所示。本文將詳細解析LP8776AH的保護功能。
LP8776AH具有VCC欠壓保護功能，當VCC電壓下降到設定的欠壓閾值（通常為7.0V至9.0V）時，芯片將停止工作，以防止在低電壓下工作可能導致的不穩定和損壞。這一功能確保了芯片在電源電壓不穩定或突然下降時能夠安全地關閉，避免了因電壓不足而導致的性能下降或損壞。
當VCC電壓超過設定的過壓閾值（通常為55V至59.5V）時，LP8776AH會觸發過壓保護機制。此時，芯片將停止輸出PWM信號，防止因過高的電壓對芯片內部電路和外部設備造成損害。過壓保護功能為芯片提供了一個安全的工作電壓范圍，確保其在電源電壓異常升高時能夠及時采取保護措施。
LP8776AH能夠檢測輸出電流的變化，當輸出電流超過設定的閾值時，觸發過載保護。此時，芯片會降低輸出電流或停止輸出，以防止因過載導致的設備損壞。過載保護功能對于保護負載設備和電源本身都具有重要意義，特別是在負載突變或異常情況下能夠有效防止過載。
當輸出發生短路時，LP8776AH能夠迅速檢測到異常，并立即觸發短路保護機制。芯片會停止輸出PWM信號，防止短路電流對電源和負載設備造成嚴重?fù)p害。短路保護功能能夠在極短的時間內響應，確保系統在短路故障發生時能夠迅速切斷電源，避免進一步的損壞。
LP8776AH通過檢測反饋電壓來實現輸出過壓保護。當輸出電壓超過設定的過壓閾值時，芯片會調整PWM信號的占空比，降低輸出電壓，以防止過高的輸出電壓對負載設備造成損害。過壓保護功能確保了輸出電壓的穩定性和安全性，適用于對電壓要求較高的應用場合。
LP8776AH能夠檢測電流檢測電阻（CS電阻）的狀態。當CS電阻發生短路時，芯片會檢測到異常的電流信號，并觸發保護機制。此時，芯片會停止輸出PWM信號，防止因CS電阻短路導致的電流失控和設備損壞。CS電阻短路保護功能為電流檢測電路提供了額外的安全保障。
LP8776AH采用峰值電流控制模式，通過檢測電流檢測電阻上的電壓來控制峰值電流。當檢測到的電流超過設定的峰值電流閾值時，芯片會自動降低PWM信號的占空比，限制電流的進一步增加。峰值電流控制功能能夠有效防止電流過大導致的電磁干擾和設備損壞，提高了系統的穩定性和可靠性。
LP8776AH內置過熱保護功能，當芯片的溫度超過設定的過熱保護閾值（通常為150℃）時，芯片將自動停止工作，以防止因過熱導致的損壞。過熱保護功能通過監測芯片的結溫來實現，能夠在芯片溫度過高時及時采取保護措施，確保芯片在安全的溫度范圍內工作。
在發生過熱保護或其他故障時，LP8776AH會自動重啟。當故障消除后，芯片會重新開始工作，恢復正常的電源輸出。自動重啟保護功能使得系統能夠在故障發生后自動恢復，提高了系統的可靠性和穩定性。
LP8776AH采用頻率抖動技術，通過在開關頻率上引入隨機抖動，能夠有效改善系統的電磁干擾（EMI）特性。頻率抖動功能使得開關頻率不再是固定的，減少了諧波干擾，降低了EMI輻射，提高了系統的電磁兼容性。

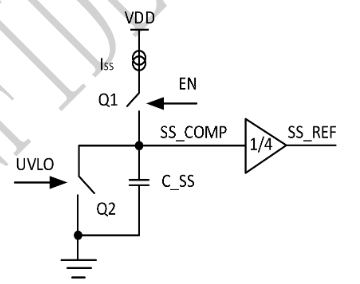

LP8776AH內置軟啟動功能，在系統上電時，通過逐漸增加PWM信號的占空比，使輸出電壓緩慢上升。軟啟動功能能夠有效避免上電瞬間的電流沖擊，減少對電源和負載設備的應力，延長設備的使用壽命。
LP8776AH通過其全面的保護功能，確保了在各種工作條件下的可靠性和穩定性。從電源電壓保護到輸出保護，再到電流檢測保護和熱保護，LP8776AH為電源系統提供了全方位的保護措施。這些保護功能不僅提高了系統的安全性和可靠性，還延長了設備的使用壽命，使其在各種應用場合中都能夠穩定運行，為用戶提供了可靠的電源解決方案。
